ABIFSEY-ABHPD99-3諧波保護器
日期：2017-07-15 / 人氣：4796 / 來源：艾伯森
產品概述
對用電設備產生的隨機高次諧波和高頻噪聲、脈沖尖峰、電涌等干擾具有抑制和吸收作用;隨時跟蹤電壓波形,瞬時濾除電源中的尖峰、浪涌(雷電)、雜波，矯正因諧波影響而產生畸變的電壓波形;對噪聲進行消化吸收，使電網電源波形變得光滑清潔，既提高了電網質量， 保障器件持久的可靠性能，又保證了用電設備的正常運行。
產品作用
諧波保護器本身幾乎不耗電，而且采用諧波保護減少了用電設備的故障率和機器誤操作，全面克服了由于諧波污染引起的設備誤動作。具有正弦波跟蹤能力和限壓限幅功能，消解部分內部浪涌，抑制高次諧波，降低能耗，潔凈用電環境，提高用電設備壽命與安全。
應用場合
移動通信基站的交流電源進線
精密加工設備
制藥及食品灌裝生產線
計算機中心
學校及研究所實驗室
計算機電子設備、PLC、電機、電器等
大型商務綜合體場所不間斷電源裝置(UPS)、應急電源EPS、雙電源等備用電源
技術參數
項 目 | 參 數 |
額定電壓 | 110V~690V±20% |
最大脈沖電流值 | 18000A |
鉗位電壓值 | 對于2500V的畸變電壓，可限制1000V以下 |
抗浪涌電流 | 對于2500V的畸變電壓，畸變電流不超過1200A |
電路連接方式 | 三相星型，三相三角形 |
絕緣電阻 | >100M? |
耐壓 | 導電部分與外殼間承受2000VAC，時間0.1秒，無擊穿和閃爍現象 |
接觸點容量 | 120A |
濾波性能 | |
保護頻率 | 1KHZ~30MHZ |
泄露電流 | 1.428mA |
外部環境 | |
海拔高度 | ≤6000米 |
溫度范圍 | -40℃~75℃ |
存貯溫度 | -45℃~90℃ |
相對溫度 | <85% |
大氣壓力 | 52~108Kpa |
工作環境 | 無爆炸、無腐蝕性氣體、無導電塵埃、無震蕩、無沖擊源、海拔6000米以下 |
安裝 | |
外形尺寸 | 145mm*120mm*70mm（長*寬*高） |
安裝方式 | 導軌安裝 |
電磁兼容性測試 | |
震蕩波抗擾度 | IEC60225-22-1 |
靜電放電抗擾度 | IEC60225-22-2 |
射頻電磁輻射抗擾度 | IEC60225-22-3 |
快速畸變脈沖群抗擾度 | IEC60225-22-4 |
電源 | |
功耗 | 小于0.5W |
發熱 | 小于25℃（外部環境20℃） |
外部接口 | |
端子 | 耐高溫1000℃ |
外殼 | 航空鋁材 |
標準監控 | 每相均有狀態指示燈 |
防護等級 | IP40 |
使用壽命 | >10年 |
維護方式 | 免維護 |

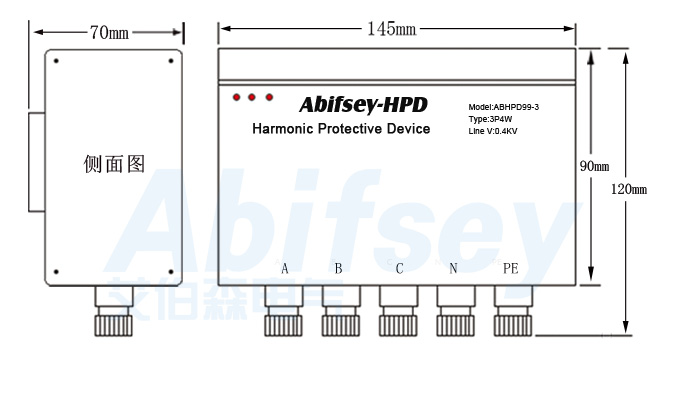

產品尺寸
