產品概述

隨著電力電子技術的廣泛應用，現代工礦企業的非線性負荷產生的高次諧波進入電力系統，引起供電電壓波形畸變，降低電能質量，產生電力公害，加速用電企業的設備的損壞。

高次諧波的存在，使電力設備損耗增加、溫度升高、絕緣老化、縮短設備壽命；高次諧波對通訊系統產生干擾；對電子式保護裝置產生誤動；加大計量誤差；影響設備正常運行。高次諧波可能因電容器組的配置不合理而造成系統諧波放大，甚至產生并聯諧振，損壞供用電設備，或者放大進入電容器組的諧波電流，使電容器組過載而發生故障。

安裝HDATF電力濾波補償裝置能有效吸收高次諧波，改善供電質量，提高功率因數，節約能源，降低損耗，減輕供用電設備負荷，從而取得明顯的經濟效益。

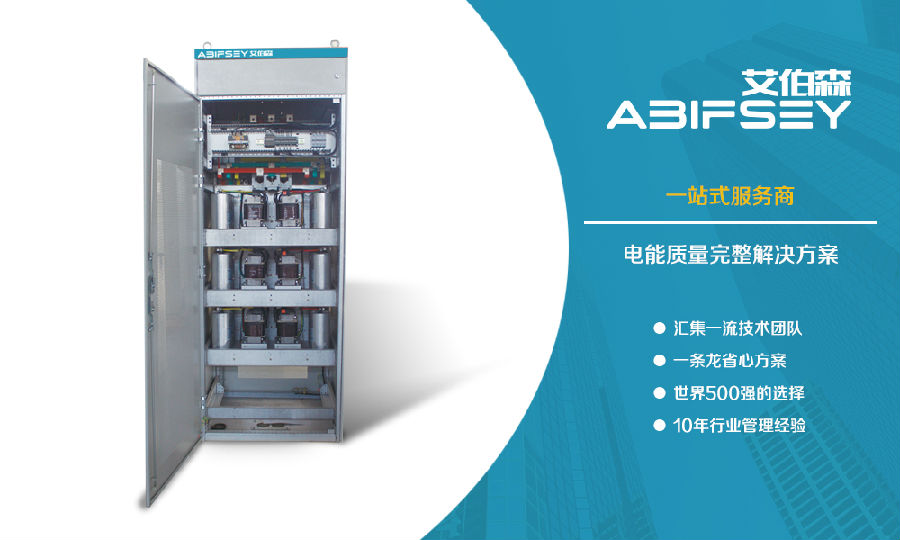

HDATF濾波補償柜是采用LC串聯諧振方式構成低阻抗諧波分流支路，通過并聯分流實現諧波濾除的諧波治理設備，并可實現諧波治理與無功補償一體化，具有性價比高的突出優點。HDATF濾波補償柜均針對用戶配電系統與負荷特征，采用計算機模擬分析技術與計算機輔助參數優化技術專門設計，可實現與用戶系統的最佳配合，并取得優良性價比。該系列產品均采用恒電電氣自主研發的基于DSP和CPLD等新型高速集成控制芯片的專用控制器，采用基于無功和諧波分析的補償參數的自適應調節控制算法，控制快速準確，可實現無功補償、諧波濾除、諧波共振抑制等指標綜合優化控制。

工作原理

技術參數

項  目	參  數
額定補償容量	100Kvar ~ 10Mvar
輸入
工作電壓	400V、660V、1000V、10KV
工作頻率（Hz）	50Hz±5%
性能指標
動態響應時間	<20ms
濾波范圍	3、5、7、11、13次及以上
濾波能力	諧波濾除率達80%左右
補償能力	功率因數大于0.9
投切級數	3~23級
環境溫度	-25℃~45℃
額定測量電壓	400V/100V
額定測量電流	5A
諧波測量范圍	1~25次諧波
精度	電流、電壓0.5級
功率	1.5級
基波無功補償	功率因數0.9~0.95以上
整機功耗	≤0.6%裝置容量
環境條件
相對濕度	<85%
大氣壓力	80~110KPa
海拔高度	≤2000m
安裝	無劇烈的機械震動、無導電性或爆炸性塵埃、無強電場或強磁場、安裝傾斜度不大于50

裝置保護

過電壓保護、低電壓保護、電流速斷保護、過電流保護、中性點不平衡電流保護、中性點不平衡電壓保護、開口三角保護、差壓保護。濾波裝置在設計時可根據實際情況，選擇以上數種保護。

規格特點

根據用戶場地的大小，每組濾波支路的濾波電容器可以裝在柜內，也可以裝在框架上；濾波電抗器可以疊裝，也可以平放。

根據用戶負荷性質不同設計的濾波支路數和容量均不相同，必須確定設計參數后才能確定濾波裝置的安裝尺寸。

網門采用機械與電氣雙閉鎖裝置。
用戶使用的設備所產生的諧波需治理時，可參照業績表內的已運行設備。

應用場合

HDTSF濾波補償柜可廣泛應用于工業、商業和機關團體的配電網中，如：水處理設備、電力系統、電解電鍍企業、石化企業、煤礦企業、電氣化鐵路、高層建筑、UPS/發電機組、精密電子企業、機場/港口備電電源、醫療成像系統等。
