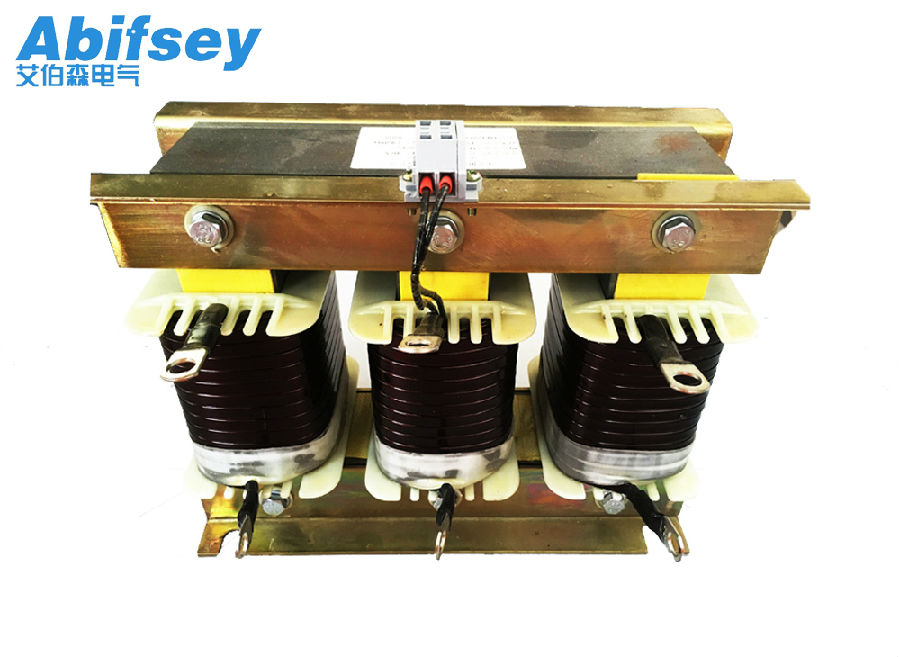

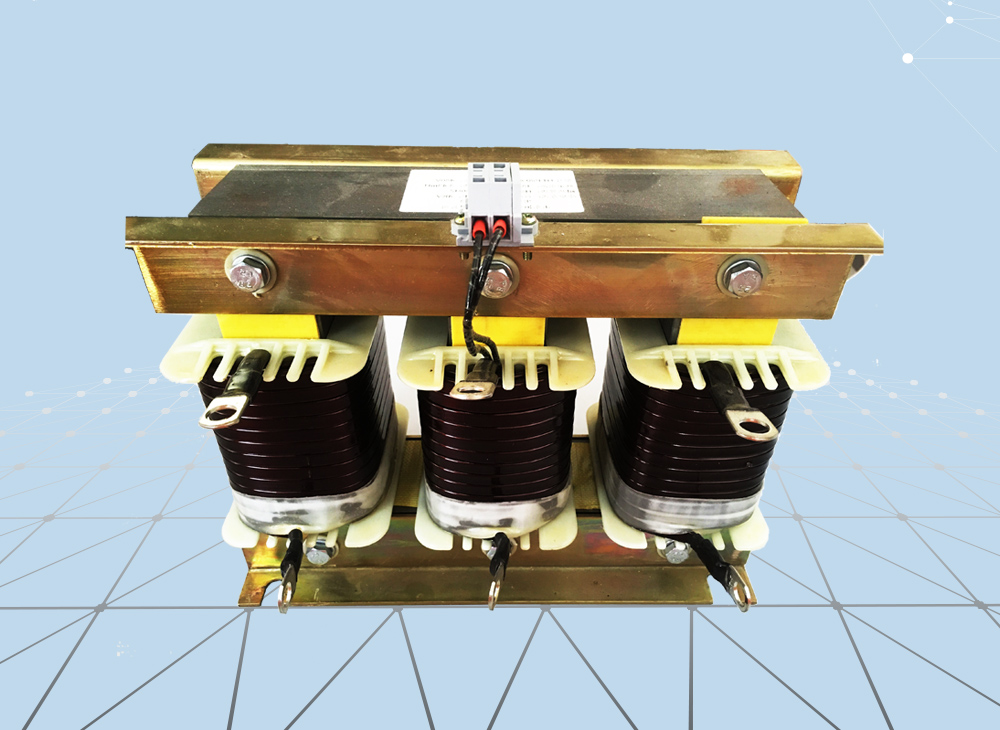

ABIFSEY-ABQL濾波電抗器
日期：2017-07-12 / 人氣：3911 / 來源：艾伯森
產品概述
Abifsey系列濾波電抗器與電容器串聯連接后，電抗器必須可以承受由基波電流和諧波電流產生的損耗，在常規環境下不會超過絕緣材料的溫度范圍。而且，抗值精確度要求高，要具有足夠高的線性度用以承受電容器的切換，而不會由于很大的電網諧波畸變而引起飽和。 帶防止漏磁設計的鐵芯電抗器保證了更低的損耗和噪音水平，為產品的應用提供了最好的解決方案。
產品特點
鐵芯采用優質低損耗硅鋼片，芯柱由多個氣隙分成均有小段。
繞組采用鋁箔和鐵芯組裝成一體后采用H級浸漬漆，使電抗的繞組和鐵芯牢固的結合在一起，不但大大減少了運行時的噪音，而且具有極高的耐熱等級，可確保電抗器在高溫下亦能安全無噪音的運行。
電抗器芯柱部分緊固件采用無磁性材料，確保電抗器具有較高的品質因數和較低的溫升，確保具有較好的濾波效果。
電抗器安裝有熱保護器，確保系統安全運行。
技術參數
項目 | 參數 |
技術標準 | IEC 289-1988 GB 10229-88 |
絕緣耐熱等級 | H級 |
系統電壓 | 230V-1000V |
絕緣水平 | 3kv（保持1min），無擊穿與閃絡 |
電抗器的噪聲 | ≤45dB |
串聯電路諧振頻率 | 214Hz、189Hz、141Hz、134Hz |
安裝方式 | 戶內安裝 |
使用條件
最大允許海拔：1000m。
運行環境溫度-25℃~+45，相對濕度不超過90%。
周?chē)鸁o(wú)有害氣體，無易燃易爆物品。
周?chē)h(huán)境應具有良好的通風條件，電抗器如安裝于柜內，應加裝通風散熱設備。
用戶須知
所有接線必須完全牢固，并應定期每半年檢查一次，同時連接線截面必須足夠。
溫度保護必須保證可靠連接以起到防護作用。
